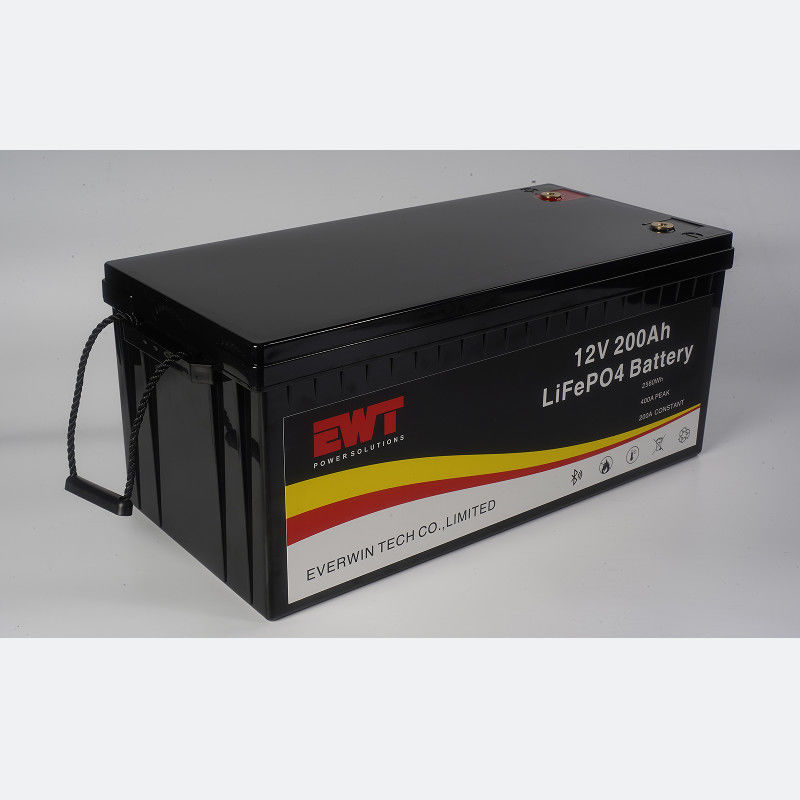

12V 200Ah 26650 32700 লিথিয়াম আয়রন ফসফেট ব্যাটারি শক্তি সঞ্চয় ব্যাটারি প্যাক

12V 200Ah 26650 32700 লিথিয়াম আয়রন ফসফেট এনার্জি স্টোরেজ ব্যাটারি প্যাক

লিথিয়াম-আয়ন ব্যাটারি চার্জিং সার্কিটের নকশা

লিথিয়াম-আয়ন ব্যাটারির কাঠামোগত বৈশিষ্ট্য অনুযায়ী, সর্বোচ্চ চার্জিং শেষ ভোল্টেজ 4.2V হওয়া উচিত, যা অতিরিক্ত চার্জ করা যাবে না,অন্যথায় ব্যাটারি ধনাত্মক ইলেক্ট্রোড উপর অত্যধিক লিথিয়াম আয়ন কারণে scrapped করা হবে. এটি উচ্চ চার্জিং এবং নিষ্কাশন প্রয়োজনীয়তা আছে, এবং একটি বিশেষ ধ্রুবক বর্তমান এবং ধ্রুবক ভোল্টেজ চার্জার দিয়ে চার্জ করা যেতে পারে। সাধারণত ধ্রুবক বর্তমান 4.2V / বিভাগে চার্জ করার পরে,এটি ধ্রুবক ভোল্টেজ চার্জিং স্থানান্তরিত হয়, এবং চার্জিং বন্ধ করা উচিত যখন ধ্রুবক ভোল্টেজ চার্জিং বর্তমান 100mA এর কম কমে যায়।তার চার্জিং বর্তমান 135 ~ 2025mA এর মধ্যে নিয়ন্ত্রিত হতে পারে). প্রচলিত চার্জিং বর্তমানটি ব্যাটারির ধারণক্ষমতার প্রায় 0.5 গুণে নির্বাচন করা যেতে পারে এবং চার্জিংয়ের সময়টি প্রায় 2 ~ 3 ঘন্টা।

লিথিয়াম-আয়ন ব্যাটারির অভ্যন্তরীণ কাঠামোর কারণে, সমস্ত লিথিয়াম আয়নগুলি স্রাবের সময় ধনাত্মক ইলেক্ট্রোডে যেতে পারে না,এবং লিথিয়াম আয়ন একটি অংশ নেতিবাচক ইলেকট্রোড ধরে রাখা আবশ্যক যে নিশ্চিত করতে লিথিয়াম আয়ন মসৃণভাবে পরবর্তী চার্জ সময় চ্যানেলে এম্বেড করা যেতে পারেঅন্যথায়, ব্যাটারির জীবন সংশ্লিষ্টভাবে সংক্ষিপ্ত করা হয়। যাতে নিশ্চিত করা যায় যে কিছু লিথিয়াম আয়ন গ্রাফাইট স্তর মধ্যে স্রাব পরে থাকা,স্রাব শেষে সর্বনিম্ন ভোল্টেজ কঠোরভাবে সীমাবদ্ধ করা আবশ্যক, অর্থাৎ, লিথিয়াম-আয়ন ব্যাটারি অতিরিক্ত-বিসর্জন করা যাবে না। স্রাব সমাপ্তি ভোল্টেজ সাধারণত 3.0V / সেল, এবং সর্বনিম্ন ভোল্টেজ 2.5V / সেল কম হওয়া উচিত নয়।ব্যাটারি স্রাব সময় দৈর্ঘ্য ব্যাটারি ক্ষমতা এবং স্রাব বর্তমান আকারের সাথে সম্পর্কিত.

লিথিয়াম-আয়ন ব্যাটারি চার্জিং সার্কিটের নীতি

নীতিঃ ব্যাটারিটি ধ্রুবক ভোল্টেজে চার্জ করুন যাতে এটি অতিরিক্ত চার্জ না হয়। ইনপুট ডিসি ভোল্টেজ চার্জ করা ব্যাটারির ভোল্টেজের চেয়ে 3 ভোল্ট বেশি।W1 এবং TL431 একটি সুনির্দিষ্ট নিয়মিত ভোল্টেজ নিয়ন্ত্রক সার্কিট গঠন, Q2, W2 এবং R2 একটি নিয়মিত ধ্রুবক বর্তমান সার্কিট গঠন করে, এবং Q3, R3, R4, R5 এবং LED চার্জিং ইঙ্গিত সার্কিট।চার্জিং বর্তমান ধীরে ধীরে হ্রাস পাবে, এবং R4 এর ভোল্টেজ ড্রপ হ্রাস পাবে যখন ব্যাটারি সম্পূর্ণ চার্জ করা হবে, যাতে Q3 বন্ধ হয়ে যাবে, এবং LED বন্ধ হয়ে যাবে, যাতে নিশ্চিত করা যায় যে ব্যাটারি যথেষ্ট হতে পারে,দয়া করে নির্দেশক আলো বন্ধ হওয়ার পর ১২ ঘন্টা চার্জ চালিয়ে যান।. ব্যবহারের সময়, Q2 এবং Q3 এর জন্য একটি উপযুক্ত রেডিয়েটার ইনস্টল করুন।
